液晶模組鐵框的加工技術要求是什么
點擊率：227
發表時間：2017-09-23

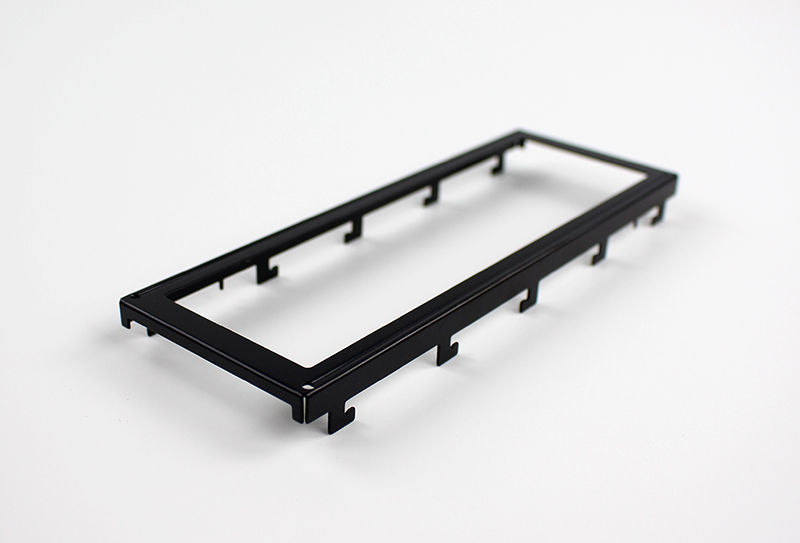

液晶模組鐵框的加工技術要求是什么
圓角：根據材料的特點，板的厚度不同，彎曲的圓角R一般為1/3至1倍
板的厚度。角度：考慮到脫模機材料反彈，一般角度大于90°，??角度
公差為1.5°。止動槽：根據鈑金件的加工特性，為避免擠出變形，此時側面
小于母方，應設計停止槽。如板厚度為0.2mm，裂紋寬度為裂紋
0.5?1.0mm。
結構設計盡可能使用彎曲成型，較少使用拉伸成型，避免擠壓成型。
鉤設計是鐵框框和配件之間的固定結構，鉤設計也會影響
鐵盒組裝后效果好，然后組裝后的鐵框卡位靠近，不松動或關閉
下降。
這里有幾個常見的卡勾設計：
直卡鉤
特點：模具加工簡單，鐵框組裝返工方便;鐵框框松動現象將松動。下來
刺卡鉤
特點：鐵框和框框更緊密，易脫落;模具加工略復雜，BZ更難
返修，易變形。
虛線卡鉤
特點：模具加工容易，組裝方便，占地面積小，適合超薄設計;但鐵框框和
鏡框松動現象，需要多張點卡掛鉤。液晶模組鐵框
